Anodendrosseln

Die Anodendrosseln werden durchgehend auf 2-Kammer-Spulenkörpern gefertigt, so daß mit jeder Type durch wahlweise Reihen- oder Parallelschaltung der Wicklungsteile 2 Wertebereiche für Induktivität und Strombelastbarkeit  realisiert werden können.

Die Gegentaktdrosseln (nachgestelltes G) haben eine nur leicht abweichende Bewicklung, aber einen anderen Aufbau des Blechkernes mit symmetrischer Verteilung eines geringeren Luftspaltes. Dadurch werden wesentlich höhere Induktivitätswerte erreicht. Um diese auch nutzen zu können, ist bei Gegentaktbetrieb unbedingt auf eine gute Gleichstromsymmetrie zu achten!

Typ

Bauform

Beschreibung

Preis/Stück Ausführung A

Preis/Stück Ausführung B

Info

62.15

M55

Anodendrossel 150H / 600H, bis 20/10mA, ca. 3000/12000 Ohm 130 / 55 pF

35,20 EUR

39,60 EUR



62.15/2

M55

Anodendrossel 40H / 160H, bis 40/20mA, ca. 630/2500 Ohm 120 / 60 pF

34,10 EUR

38,50 EUR



62.15G

M55

Gegentakt-Anodendrossel 2 x 600H, 2 x 6000 Ohm, 2 x 60pF

35,20 EUR

39,60 EUR



62.16

M65

Anodendrossel 70 / 280H, bis 50/25mA,  ca. 1250/5000 Ohm

40,70 EUR

45,10 EUR



62.16G

M65

Gegentakt-Anodendrossel 2 x 530H/ 2500 Ohm / 65pF

40,70 EUR

45,10 EUR

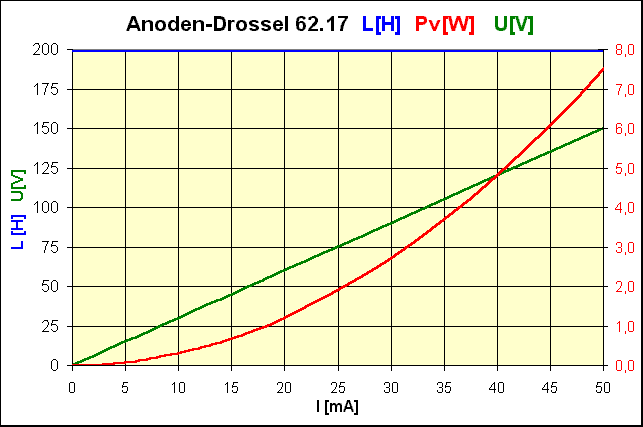

62.17

M74

Anodendrossel 50H / 200H, bis 100/50mA,Ce~360/90 pF, ca. 700/2800 Ohm

47,30 EUR

51,70 EUR

Daten

62.17G

M74

Gegentakt-Anodendrossel 2 x 200H, 2 x 1400 Ohm

47,30 EUR

51,70 EUR



62.18G

M85

Gegentakt-Anodendrossel 2 x 180H, 2 x 820 Ohm

55,00 EUR

60,50 EUR



62.19G

M85

Gegentakt-Anodendrossel 2 x 500H, 2 x 3600 Ohm

60,00 EUR

66,00 EUR



Angaben der Induktivitätswerte beziehen sich auf eine Aussteuerung mit 1,5Veff bei 30Hz.

Bestellung per email
