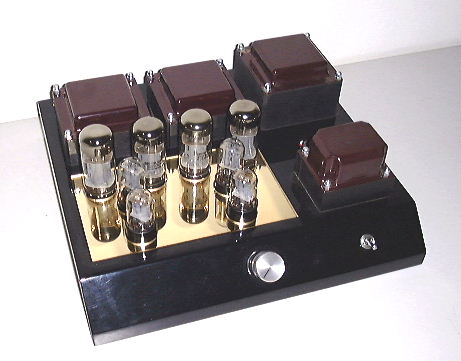

Das ist ein typischer Gegentakverstärker mit Standardschaltung: Vorstufe und Phasenumkehr mit 6N9S, Treiber mit 6N8S und Endstufe mit 6P3S-E, alle Röhren sind russische Typen und entsprechen 6SL7, 6SN7
und 5881. Die anfänglich vorgesehene Eingangsstufe mit direkter Kopplung wie beim Williamson-Amp (daher der Name) wurde wieder verworfen und auf RC-Kopplung geändert. Verursacht durch wohl ungünstige Wahl der
Zeitkonstanten der Siebglieder und RC-Kombinationen an den Kathoden kam es zu tieffrequenter Selbsterregung, oft ausgelöst durch starke Pegel. Leistungs- und Frequenzgangmessung habe ich nicht gemacht, seit der
Fertigstellung 1998 ist das Teil täglich in Betrieb und steht seither, immer noch ohne Bodenplatte, am selben Platz. |
