HF-Bandfilter

Typ

Bauform

Anwendung

Bemerkungen

Preis/Stück

45.20

2-Kreis-StB

Bandfilter für den Mittelwellenbereich

für Dreko 300-500pF

9,90 EUR

45.21

2-Kreis-StB

Eingangsbandfilter MW, gemischte Kopplung

für Dreko 300-500pF

10,45 EUR

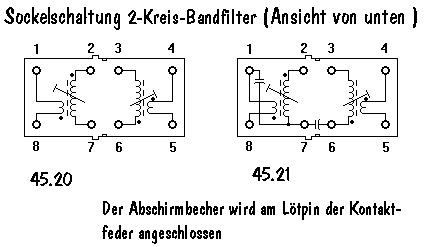

Das Bandfilter 45.20 ist ein 2-Kreis-Bandfilter für Drehkoabstimmung. Die beiden Kreise haben jeweils eine Koppelwicklung, über die am Eingang z.B. die Antenne angekoppelt werden kann oder die in den Anodenkreis einer HF-Vorstufe geschaltet werden kann. Ausgangsseitig kann auf eine Folgende Stufe gekoppelt werden oder sie wird als Rückkopplungswicklung für eine Audionstufe genutzt. Zusätzlich sind die beiden Kreisspulen gegenphasig angeschlossen, es kann eine gemischte Kopplung (magnetisch und kapazitive Stromkopplung im Fußpunkt) verwendet werden um die Bandbreiteänderung über dem Abstimmbereich zu reduzieren. Bei 100pF/1MHz ist die Bandbreite in der Meßschaltung 7 KHz mit 47nF Fußpunkt-C.

Das 45.21 ist eine weiterentwickelte Variante, speziell für den direkten Anschluß an die Antenne. Die Kondensatoren sind z.T. mit eingebaut, der Verkürzungskondensator 2,7nF für den 2. Kreis sowie der Koppel-C 33nF sind im Lieferunfang enthalten. Bei dieser Variante wird auch für den Antennenkreis gemischte Kopplung eingesetzt.

Schaltungsvorschläge

Bestellung per email
[Start] [Was ist neu] [Katalog] [Galerie] [Suche] [Service] [Links]

Für die Bandfilter und HF-Spulen passendes Abgleichwerkzeug mit gerändeltem Griffstück, Aluminium

StB-Werkzeug                                8,80 EUR

  • alle Preise dieser Seite enthalten 19% MWSt.
  • zusätzlich fallen Versandkosten an, siehe AGB
